N1, N2, EGT, EPR: что означают параметры двигателя в кабине
В этой статье расскажем, что означают параметры двигателя на дисплее в кабине — обороты валов N1 и N2, температура выходящих газов EGT и отношение давлений EPR, почему именно EGT чаще всего ограничивает тягу и когда расхождение между показаниями сигналит о проблеме.
На дисплее в кабине напротив каждого двигателя горит несколько цифр: N1, N2, EGT, иногда EPR. По ним экипаж понимает, что делает двигатель прямо сейчас — выдаёт ли нужную тягу, не перегревается ли, в порядке ли он вообще. Эти показания пилот видит каждый рейс и реагирует на них быстрее, чем на любой другой прибор, потому что двигатель — единственное, что держит самолёт в воздухе.
За каждой цифрой стоит конкретный физический смысл, и у каждой есть предел, за которым начинаются проблемы. Понимание того, что эти параметры означают и когда они становятся тревожными, объясняет половину того, что происходит в кабине при наборе тяги, при отказе и при запуске. Разберём по порядку, начав с двух валов, обороты которых и дают параметры N1 и N2.
N1 и N2: обороты двух валов
У турбовентиляторного двигателя два независимых вала, вложенных один в другой. Подробно их устройство разобрано в статье про турбовентиляторный двигатель, но для чтения приборов важно вот что: на внутреннем валу сидит большой вентилятор спереди и компрессор низкого давления, на внешнем — компрессор высокого давления. Каждый вал вращается со своей скоростью, и именно эти скорости показывают параметры N1 и N2.
N1 — это обороты внутреннего вала, то есть скорость вращения вентилятора. Поскольку вентилятор создаёт основную часть тяги, N1 ближе всего связан с тем, сколько двигатель сейчас тянет. N2 — обороты внешнего вала с компрессором высокого давления, того самого, который раскручивается первым при запуске и создаёт давление для сгорания.
Показываются обороты не в оборотах в минуту, а в процентах. За 100% принята расчётная максимальная скорость каждого вала, заданная производителем. Поэтому N1 на взлёте около 90–100%, а N2 при этом 95–100% — валы крутятся с разной реальной скоростью, но шкала у обоих приведена к проценту от своего максимума. Иногда параметр немного превышает 100%: это не ошибка, а запас, заложенный конструкцией, когда реальный предел чуть выше расчётной отметки.
EGT: температура, которая ограничивает всё
EGT (Exhaust Gas Temperature) — температура газов на выходе из турбины. Это самый важный из всех параметров с точки зрения здоровья двигателя, потому что именно температура, а не обороты, чаще всего становится тем пределом, который нельзя переступать.
Причина в материалах. Лопатки турбины работают в потоке газов, который выходит из камеры сгорания раскалённым до полутора тысяч градусов и выше. Сами лопатки сделаны из жаропрочных сплавов и охлаждаются изнутри, но у любого материала есть предел, за которым он начинает терять прочность и разрушаться. EGT — это косвенный показатель того, насколько горячо сейчас в самой нагруженной части двигателя. Замерить температуру прямо в камере сгорания невозможно, поэтому датчики стоят за турбиной, где газы уже отдали часть энергии, и по этой температуре судят о том, что происходит выше по потоку.
У EGT есть красная черта — максимальная температура, которую двигатель выдерживает ограниченное время. Превышение даже на считанные градусы и секунды заносится в журнал и требует осмотра двигателя, потому что перегрев турбинных лопаток сокращает их ресурс необратимо. Чем ближе EGT к пределу, тем меньше у двигателя запаса, и за этим запасом следят на протяжении всей жизни двигателя.
Когда EGT становится тревожным
Два момента полёта дают самую высокую EGT — запуск и взлёт. Оба разобраны с точки зрения процедуры в статье про запуск двигателей, но именно EGT показывает, идёт ли всё нормально.
При запуске экипаж и автоматика следят за EGT в первую очередь. После подачи топлива и розжига температура должна подняться, подтверждая, что горение началось, но не превысить предел запуска. Если EGT подскакивает слишком быстро или слишком высоко, это горячий запуск — признак того, что топливо горит при недостаточном потоке воздуха. Современная система FADEC при таком сценарии сама прерывает запуск и перекрывает топливо.
На взлёте двигатель работает на максимальной тяге, и EGT приближается к рабочему пределу ближе всего за весь полёт. Здесь играет роль температура наружного воздуха: чем жарче снаружи, тем горячее выходят газы и тем меньше запас по EGT. Именно поэтому в жару взлётная тяга иногда ограничивается, а с длинных полос взлетают на пониженном режиме — чтобы не подходить к красной черте EGT вплотную и беречь ресурс турбины. Постепенный рост EGT от рейса к рейсу на одном и том же режиме — сигнал износа двигателя, и по этому тренду планируют его обслуживание.
EPR: параметр тяги у части двигателей
На некоторых самолётах рядом с оборотами и температурой стоит ещё один параметр — EPR (Engine Pressure Ratio), отношение давления газов на выходе из двигателя к давлению на входе. Это прямой показатель тяги: чем сильнее двигатель сжимает и выбрасывает воздух относительно того, что он засасывает, тем больше тяги создаёт.

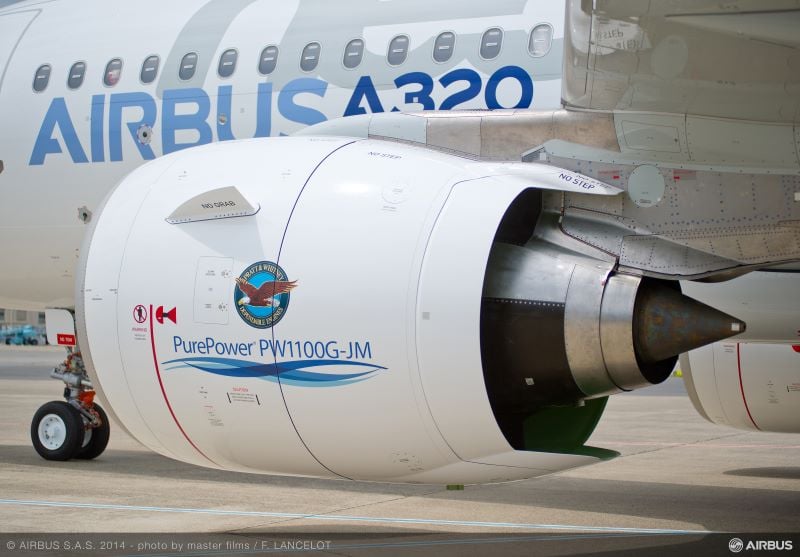

Какой параметр считается главным для установки тяги, зависит от производителя двигателя. Двигатели Pratt & Whitney и Rolls-Royce используют EPR как основной показатель тяги, и экипаж выставляет режим по нему. Двигатели General Electric и CFM используют для этого N1. Это историческое различие в философии: давление напрямую отражает тягу и учитывает износ двигателя, а обороты вентилятора проще и нагляднее для пилота. На одном и том же Airbus A330 с двигателями Pratt & Whitney на дисплее будет EPR, а с двигателями GE — нет, там тягу задают по N1.
Новейшие самолёты уходят от этого спора. На Airbus A350, например, на дисплее показывается просто процент тяги от нуля до ста, а что именно при этом меряет двигатель — EPR или обороты — скрыто внутри расчётов компьютера и пилота не касается. Экипаж задаёт нужную тягу, а система сама определяет, как её достичь и проконтролировать.
Как параметры работают вместе
По отдельности ни одна цифра не даёт полной картины — экипаж и автоматика читают их в связке. Когда пилот двигает рычаг тяги вперёд, в норме растут все параметры разом: поднимается N1, за ним N2, увеличивается EPR, ползёт вверх EGT. Если двигатель здоров, они движутся согласованно, в привычном друг другу соотношении.
Расхождение между параметрами — это и есть главный диагностический признак. Если N1 вышел на нужную величину, а EPR ниже ожидаемого, значит двигатель не выдаёт заявленную тягу, и причина может быть в утечке или повреждении. Если обороты в норме, а EGT выше обычного для этого режима, двигатель работает с натугой, и его состояние под вопросом. Сама по себе одна цифра редко говорит о проблеме — тревожит именно нарушенное соотношение между ними, потому что у здорового двигателя на каждом режиме параметры стоят в предсказуемой пропорции.
Этим в реальном времени занимается FADEC. Цифровая система управления, разобранная в статье про FADEC, постоянно сравнивает параметры между собой и с допустимыми пределами, удерживает заданную тягу и не даёт превысить ни обороты, ни температуру. Когда соотношение нарушается или параметр подходит к пределу, система корректирует режим или выдаёт предупреждение экипажу. Пилот при этом видит те же цифры на дисплее и понимает, что происходит, даже если автоматика уже вмешалась.
Эти четыре параметра — язык, на котором двигатель сообщает о своём состоянии. N1 и EPR говорят, сколько он тянет, N2 — как работает его сердцевина, EGT — насколько близко он подошёл к температурному пределу. Экипаж, читающий их в связке, знает о двигателе всё необходимое, не видя ни одной его детали напрямую.
