Airbus A320 — как fly-by-wire изменил гражданскую авиацию

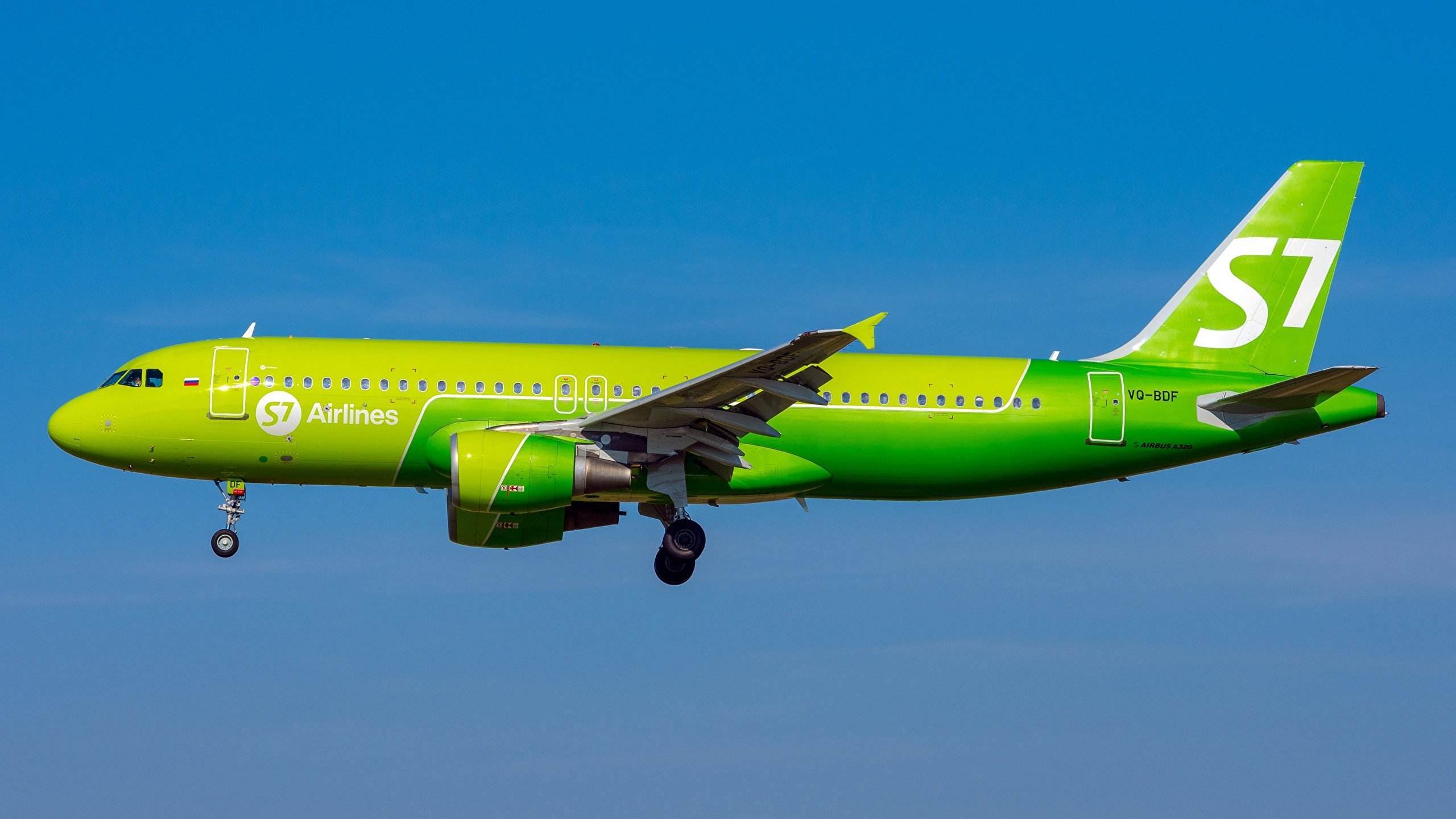

22 февраля 1987 года в Тулузе в воздух поднялся Airbus A320 — узкофюзеляжный лайнер, который выглядел обычно, но управлялся принципиально иначе. Вместо штурвала в кабине стоял сайдстик — небольшая боковая ручка управления. Вместо тросов и гидравлических тяг, физически соединяющих органы управления с рулевыми поверхностями, команды пилота преобразовывались в электрические сигналы и обрабатывались бортовыми компьютерами. Система называлась fly-by-wire (FBW) — «управление по проводам». A320 стал первым в мире серийным узкофюзеляжным лайнером с полностью цифровым управлением полётом.

До A320 цифровое управление применялось в военной авиации и экспериментально — на отдельных гражданских машинах. Airbus решился внедрить его на массовом коммерческом самолёте, рассчитанном на десятки тысяч полётных циклов и эксплуатацию в авиакомпаниях по всему миру. Ставка была высокой: отказ системы или недоверие пилотов могли похоронить и самолёт, и компанию. Этого не произошло — A320 стал одним из самых продаваемых лайнеров в истории авиации.

Контекст: зачем Airbus нужен был узкофюзеляжный лайнер

К середине 1980-х Airbus утвердился на рынке широкофюзеляжных самолётов благодаря A300 и A310, но узкофюзеляжный сегмент — самый массовый в гражданской авиации — по-прежнему контролировал Boeing с моделями 727 и 737, а также McDonnell Douglas с DC-9 и MD-80. Без собственного узкофюзеляжного лайнера Airbus оставался нишевым производителем.

Проект A320 был запущен в марте 1984 года после заказа Air France на 25 машин. Airbus поставил перед конструкторами задачу: создать не просто конкурента Boeing 737, а самолёт следующего технологического поколения — с принципиально новой системой управления, цифровой кабиной и улучшенной аэродинамикой. Технологический разрыв с конкурентами должен был стать главным коммерческим аргументом.

Fly-by-wire: как это работает

В традиционной системе управления пилот перемещает штурвал или ручку, это движение через тросы, тяги и гидравлические приводы передаётся непосредственно на рулевые поверхности — элероны, руль высоты, руль направления. Пилот физически связан с самолётом: усилие на штурвале отражает аэродинамические нагрузки на крыле и хвосте.

В системе fly-by-wire (FBW) эта физическая связь отсутствует. Пилот перемещает сайдстик, датчики фиксируют его движение и передают сигнал в бортовые компьютеры управления полётом (Flight Control Computers). Компьютеры обрабатывают команду с учётом текущей скорости, высоты, угла атаки, конфигурации крыла и десятков других параметров, а затем отправляют оптимизированные команды на электрогидравлические приводы рулевых поверхностей.

Ключевое отличие: компьютер не просто передаёт команду пилота — он её интерпретирует и при необходимости корректирует. Если пилот потянет сайдстик до упора на себя, компьютер не позволит самолёту выйти на закритический угол атаки и свалиться. Если крен превысит допустимое значение, система ограничит его. Эта логика называется «протекционные законы управления» (Flight Control Laws) — набор правил, в рамках которых компьютер допускает действия пилота.

На A320 реализованы три уровня законов управления. В нормальном режиме (Normal Law) действуют все ограничения: защита от сваливания, от превышения перегрузки, от чрезмерного крена. При отказе части систем компьютер переключается на Alternate Law с сокращённым набором защит. При множественных отказах — на Direct Law, где команды пилота передаются напрямую, без вмешательства компьютера. Многоуровневая деградация гарантирует, что управляемость сохраняется даже в экстремальных ситуациях.

Сайдстик вместо штурвала

Внешне самым заметным нововведением стал сайдстик — компактная боковая ручка управления, заменившая традиционный штурвал. У командира — слева, у второго пилота — справа. В отличие от штурвала, сайдстик не связан механически с парным органом управления: если один пилот двигает свой сайдстик, второй этого не видит и не чувствует. Координация обеспечивается процедурно — голосовыми командами и индикацией на экранах.

Сайдстик не имеет силовой обратной связи — пилот не ощущает аэродинамических нагрузок через ручку. Усилие на сайдстике постоянное, создаётся пружиной. Для пилотов, привыкших к штурвалам Boeing, где усилие меняется в зависимости от скорости и режима полёта, это стало непривычным. Дискуссия «сайдстик против штурвала» продолжается в лётном сообществе до сих пор, хотя обе системы доказали свою надёжность миллионами часов налёта.

Boeing пошёл другим путём: на своих FBW-самолётах (777, 787) сохранил традиционный штурвал с обратной связью. Обе философии — Airbus с жёсткими ограничениями и сайдстиком, Boeing с мягкими ограничениями и штурвалом — сосуществуют на рынке и имеют своих сторонников среди пилотов и авиакомпаний.

Кабина и авионика

A320 получил полностью цифровую «стеклянную кабину» (glass cockpit) с шестью цветными дисплеями EFIS, заменившими традиционные электромеханические приборы. Два основных пилотажных дисплея (PFD), два навигационных (ND) и два дисплея системы ECAM (Electronic Centralised Aircraft Monitor) обеспечивали экипаж всей необходимой информацией в удобном формате.

Система ECAM стала одной из визитных карточек Airbus. В нормальном полёте на экране отображаются параметры двигателей и общий статус систем. При возникновении отказа ECAM автоматически выводит чеклист действий с приоритизацией — пилоту не нужно листать бумажные руководства, система сама подсказывает последовательность шагов. Для сравнения: на Boeing аналогичную функцию выполняет EICAS (Engine Indicating and Crew Alerting System), но с другой логикой представления информации.

Экипаж A320 состоит из двух пилотов — без бортинженера. Автоматизация бортовых систем достигла уровня, при котором третий член экипажа стал не нужен. Это снижало эксплуатационные расходы и было одним из коммерческих аргументов при продаже самолёта авиакомпаниям.

Конструкция и характеристики

Помимо FBW, A320 содержал ряд других инноваций. Конструкция планера впервые в гражданской авиации широко использовала композитные материалы: из углепластика и стеклопластика изготовлены элементы хвостового оперения, обтекатели, части механизации крыла. Доля композитов составляла около 28% площади поверхности конструкции — значительно больше, чем у любого предшественника.

Силовая установка — два турбовентиляторных двигателя на выбор заказчика: CFM International CFM56-5 или International Aero Engines V2500. Возможность выбора двигателя от двух производителей стала конкурентным преимуществом A320 — авиакомпании получали переговорную позицию и могли подобрать оптимальный вариант под свои условия эксплуатации. Тяга составляла от 111 до 120 кН в зависимости от модификации.

Фюзеляж диаметром 3,96 метра — чуть шире, чем у Boeing 737 (3,76 метра). Разница в 20 сантиметров позволила сделать салон заметно комфортнее: шесть кресел в ряд (3+3) с более широким проходом. Пассажировместимость — от 150 до 180 мест в зависимости от конфигурации. Крейсерская скорость — около 840 км/ч на высоте 11 000–12 000 метров. Дальность базовой версии A320-200 — около 6 100 км. Максимальная взлётная масса — 78 000 кг.

Семейство A320

Одним из стратегических решений Airbus стало создание не одного самолёта, а целого семейства на базе общей конструкции. Укороченный A319 (1996) вмещал 124–156 пассажиров и летал дальше. Ещё более короткий A318 (2003) — 107–132 пассажира. Удлинённый A321 (1994) — до 220 мест в плотной компоновке с увеличенной дальностью.

Все модели семейства используют одну и ту же кабину, одни и те же бортовые системы и один тип рейтинга для пилотов. Лётчик, сертифицированный на A320, может пересесть на A319 или A321 после минимального дополнительного обучения. Для авиакомпаний это означает гибкость: можно ставить разные модели на маршруты разной загруженности, не увеличивая затраты на подготовку экипажей и запчасти.

Значение A320

A320 установил технологический стандарт, по которому проектируются все современные лайнеры. Fly-by-wire после A320 стал нормой: Boeing внедрил его на 777 (1995) и 787 (2011), Embraer — на E-Jet E2, Airbus — на всех последующих моделях. Стеклянная кабина, протекционные законы управления, автоматические чеклисты, унификация семейства — всё это впервые реализовано в серийном масштабе именно на A320.

Философия Airbus — компьютер ограничивает пилота в рамках безопасной области — вызывала и продолжает вызывать дискуссии. Несколько катастроф с участием A320 (в том числе первая демонстрационная катастрофа в Хабсхайме в 1988 году) поднимали вопрос о взаимодействии человека и автоматики. Эти дискуссии не остановили распространение FBW — они сформировали подход к проектированию интерфейса «пилот — компьютер», который совершенствуется с каждым новым поколением лайнеров.
